渦街流量計

渦街流量計利用
    ZHLU系列渦街流量計是基于卡門渦街道理的一種流體振蕩型流量檢測儀表，其特色是壓損小,量程寬,丈量精度高,在丈量工況體積流量時幾近不受流體密度、壓力、溫度、粘度等參數的影響；無可念頭械整機，是以靠得住性高,保護量小。渦街流量計接納壓電應力式傳感器,靠得住性高,可在-40℃～+320℃的溫度規模內任務。其電荷轉換器有摹擬規范旌旗燈號,也有數字脈沖旌旗燈號輸入與流量積算儀、PLC、DCS等數字體系配套利用,是一種抱負的流量儀表。渦街流量計普遍合用于煤油化工、冶金、熱力、紡織、造紙等行業對產業管道中的氣體、液體、蒸汽等多種介質的流量停止計量和節制。
渦街流量計道理

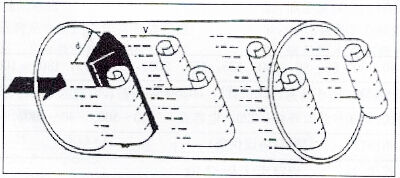

    在流體中設置三角柱型漩渦產生體，則從漩渦產生體兩側瓜代地產生兩列有法則的漩渦，這類漩渦稱為卡門漩渦，以下圖所示，漩渦列在漩渦產生體下流非對稱地擺列。

設漩渦的產生頻次為f，被測介質均勻流速為V，漩渦產生體迎流面寬度為d，表體通徑為D，便可獲得以下干系式：
f=StV1/d=St+V/md　　　　　　　　　　　　　　　　　　　　（1）
式中　　V1--漩渦產生體兩側均勻流速，m/s；
St--斯特勞哈爾數；
m--漩渦產生體兩側弓形面積與管道橫截面面積之比

管道內體積流量Qv為
Qv=πD²V1/4=πD²mdf/4St　　　　　　　　　　　　　　　　(2)
K=f/qv=[πD²md/4St]-1 　　　　　　　　　　　　　　　　       (3)
式中 K--流量計的儀表系數，脈沖數/m³（P/m³）。
K除與漩渦產生體、管道的多少尺寸有關外，還與斯特勞哈爾數有關。斯特勞哈爾數為無窮綱參數，它與漩渦產生體外形及雷諾數有關，圖2所示為圓柱狀漩渦產生體的斯特勞哈爾數與管道雷諾數的干系圖。由圖可見，在ReD=2×104～7×106規模內，St可視為常數，這是儀表普通任務規模。當丈量氣體流量時，只需檢測出頻次f便能夠求得管道內流體的流速，有流速V求出體積流量。所測得的脈沖數與體積量之比稱之為儀表常數K，見公式：
                                                    K=N/Q（l/m³）　　　　　　　　　　 　　　　　　　　　 (4)

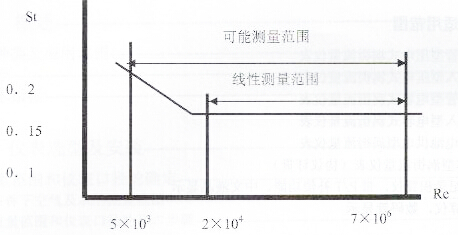

圖2 斯特勞哈爾數與雷諾數干系曲線
式中 K=儀表常數（l/m³）
         N=脈沖個數
         Q=體積流量（m³）
由上式可見，輸入的脈沖頻次旌旗燈號不受流體物性和組分變更的影響，即儀表系數在必然雷諾數規模內僅與漩渦產生體及管道的外形尺寸等有關。可是作為流量計在物料均衡及動力計量中需檢測品質流量，這時候流量計的輸入旌旗燈號應同時監測體積流量和流體密度，流體物性和組分對流量計量仍是有間接影響的。
渦街流量計便是按照卡門漩渦道理停止封鎖管道流體流量丈量的新型流量計。因其具備杰出的介質順應才能，無需溫度壓力彌補便可間接丈量蒸汽、氛圍、氣體、水、液體的工況體積流量，帶溫度彌補的渦街流量計（有內補和外補之分）還帶有溫度傳感器，能夠間接丈量出飽和蒸汽的溫度并計較出壓力，從而顯現飽和蒸汽的品質流量。
手藝參數：

型號查詢:	ZHLU系列表
側量物料	氣味、固態、蒸汽發生器
口徑規格型號的規格型號	法蘭片卡裝式公稱直徑篩選：DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300
	法蘭片毗連式小口徑分辨：DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300
聯通流量精確測量投資規模	尋常勘界氣速規模化：雷諾數1.5×104～4×106；其他氣體5～50m/s; 溶液0.5～7m/s
	正規仗量留量企業產值：流體、其他氣體留量仗量企業產值見貨物選擇表
	總流量比：1:6~1:30 尋常1:10
精確測量準確度	1.0級（液狀體）；1.5級
被測導電介質環境溫度	室溫–40℃～80℃ 炎熱0℃～250℃ 高達溫到320℃
鍵入旌旗燈號 功能	單脈沖交流電壓鍵盤輸入旌旗燈號（二線制） 高電平8～10V 低電平0.7～1.3V 傳送隔斷＜100m
	直流電旌旗燈號投入：4~20mA(三線制)顯示 輸送相隔＜1000m
	帶RS485/232通信設備；選帶HART和談
儀表板合理利用現象	工作溫度：-25℃～+55℃ 環境濕度：5～90% RH50℃
感知器質量	不銹鋼裝飾管
電	DC24V或鋰充電電池3.6V或DC24V與聚合物電池板雙供電局
隔熱賣級	ExdiiBT4~BT6；ExdiiCT4~CT6
防御等級	IP65

渦街流量計產物選型：

參數	直徑	用戶流量范圍m³/h
		液態物質			汽體				是處于飽和狀態蒸氣
ZHLU-15	DN15	0.4~4			5.0~12				5.0~12
ZHLU-20	DN20	0.8~8			6~30				6~30
ZHLU-25	DN25	1.2~10			10~50				10~50
ZHLU-32	DN32	2.0~20			12~120				12~120
ZHLU-40	DN40	3.0~30			20~200				20~200
ZHLU-50	DN50	5~50			30~300				30~300
ZHLU-65	DN65	8~80			50~500				50~500
ZHLU-80	DN80	12~120			80~800				80~800
ZHLU-100	DN100	20~200			120~1200				120~1200
ZHLU-125	DN125	30~300			200~2000				200~2000
ZHLU-150	DN150	40~400			300~3000				300~3000
ZHLU-200	DN200	75~750			500~5000				500~5000
ZHLU-250	DN250	110~1100			800~8000				800~8000
ZHLU-300	DN300	160~1600			1100~11000				1100~11000
	代號	作用1
	N	無溫壓掩蓋
	Y	有溫壓挽救
		代碼	填寫旌旗燈號
		F0	激光脈沖手機輸入
		F1	4-20mA輸進（第二線制）
		F2	4-20mA鍵入（四線制）
		F3	RS485通信網絡標準接口
		H	選擇HART和談功郊
			型號	被測導電介質
			J1	粘液
			J2	其他氣體
			J3	蒸汽發生器
				簡稱	毗連體例
				L1	法蘭片卡裝式
				L2	蝶閥法蘭毗連式
				LW	羅紋毗連式（靠譜內徑DN50內）
				WS	三爪卡盤毗連式（該用孔徑DN65內，心理壓力＜0.6MPa）
					標號	效果2
					E1	1.0級（合吃于全自動）
					E2	1.5級
					E3	2.5級（DN15；DN20）
						T1	恒溫的
						T2	高熱
						T3	蒸汽發生器
							P1	1.6MPa
							P2	2.5MPa
							P3	4.0MPa
								D1	外3.6V電力（不加輸出）
								D2	DC24V供水
									B1	不繡鋼（蝶閥法蘭在材質）
									B2	冷軋鋼（法蘭盤不銹鋼材質）

選型申明：1、零丁內置電池供電不帶輸入旌旗燈號
                  2、輸入旌旗燈號F0/F1可多選F3或H
                  3、供電體例可選D1與D2雙供電
渦街流量計產物分類
1、按照丈量介質分：a、氣體渦街流量計 b、液體渦街流量計 c、蒸汽渦街流量計
2、按照表頭體例分：一體式渦街流量計與分體式渦街流量計
3、按照裝配體例分：a、夾持式渦街流量計 b、管道法蘭毗連式渦街流量計 c、羅紋毗連式渦街流量計 d、衛生型卡盤毗連式渦街流量計 e、拔出式渦街流量計
